วิธีเขียน Pump Curve สำหรับปั๊มหอยโข่งให้แม่นยำด้วยตัวเอง

ทำความเข้าใจแกน X (Flow Rate) และ แกน Y (Total Head) ของปั๊ม Centrifugal

โครงสร้างพื้นฐานของ centrifugal pump curve ทุกยี่ห้อทั่วโลกตามมาตรฐานสากล (เช่น ISO 9906 หรือ HI - Hydraulic Institute) จะถูกจัดวางอยู่บนระนาบพิกัดฉาก 2 มิติ ที่ประกอบด้วยแกนนอนและแกนตั้ง ดังนี้:

• แกนนอน หรือ แกน X แสดงค่าอัตราการไหล (Flow Rate หรือ Capacity - สัญลักษณ์ Q): คือปริมาตรของของเหลวที่ปั๊มหอยโข่งสามารถสูบจ่ายออกไปได้ในหนึ่งหน่วยเวลา หน่วยที่นิยมใช้มากที่สุดในงานวิศวกรรมโรงงานคือ ลูกบาศก์เมตรต่อชั่วโมง (m³/h), ลิตรต่อนาที (l/min หรือ LPM), ลิตรต่อวินาที (l/s) และแกลลอนต่อนาที (US GPM) หากขยับไปทางขวาของแกน X หมายความว่าปั๊มกำลังจ่ายน้ำในปริมาณที่มากขึ้น
• แกนตั้ง หรือ แกน Y แสดงค่าความสูงแรงดันรวม (Total Dynamic Head - สัญลักษณ์ H หรือ TDH): คือพลังงานต่อหน่วยน้ำหนักที่ปั๊มให้กับของเหลว เพื่อเอาชนะความสูงตามแนวดิ่งและแรงเสียดทานภายในท่อทั้งหมด นิยมแสดงหน่วยเป็น "เมตรของลำน้ำ" (Meters of Liquid Column - m) หรือ ฟุต (ft) เหตุผลที่วิศวกรใช้หน่วยความสูง (เมตร) แทนหน่วยความดัน (Bar หรือ PSI) บน กราฟปั๊ม ของปั๊มหอยโข่ง เพราะปั๊มชนิดนี้สร้างเฮดความสูง (m) ได้เท่าเดิมเสมอไม่ว่าของเหลวจะมีค่าความถ่วงจำเพาะ (Specific Gravity - SG) เท่าใด แต่ค่าความดันเกจ (Bar) จะเปลี่ยนไปตามความหนาแน่นของของเหลว

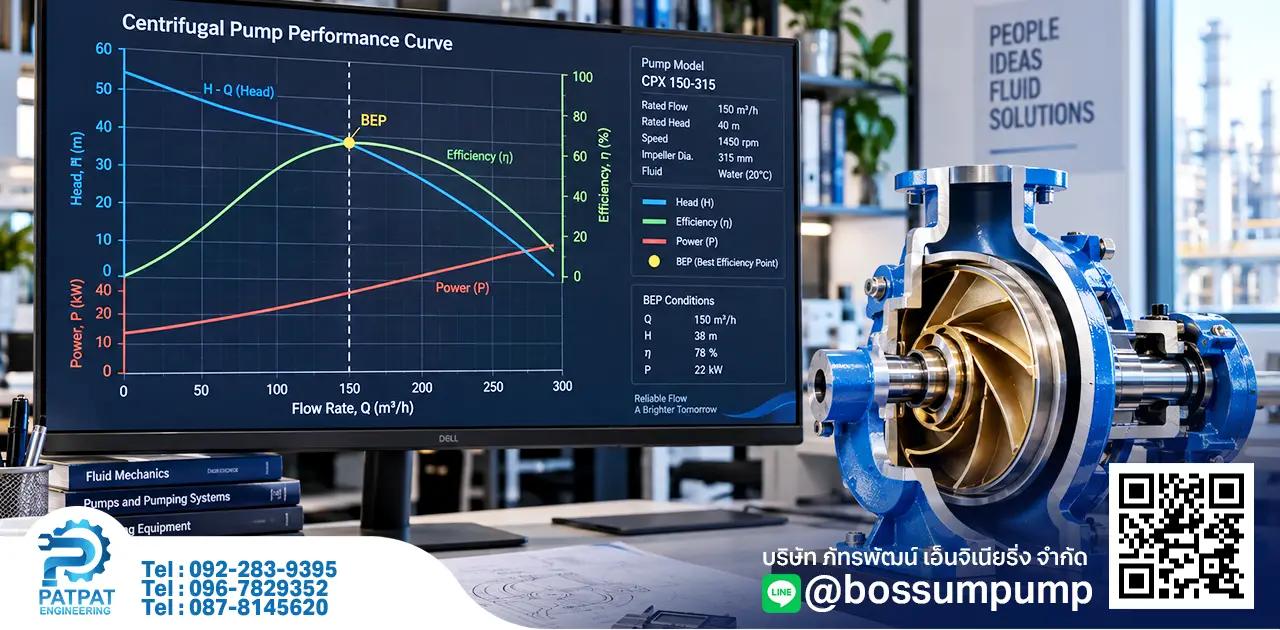

4 เส้นกราฟหัวใจสำคัญ: H-Q Curve, Efficiency Curve, Power Curve และ NPSHr

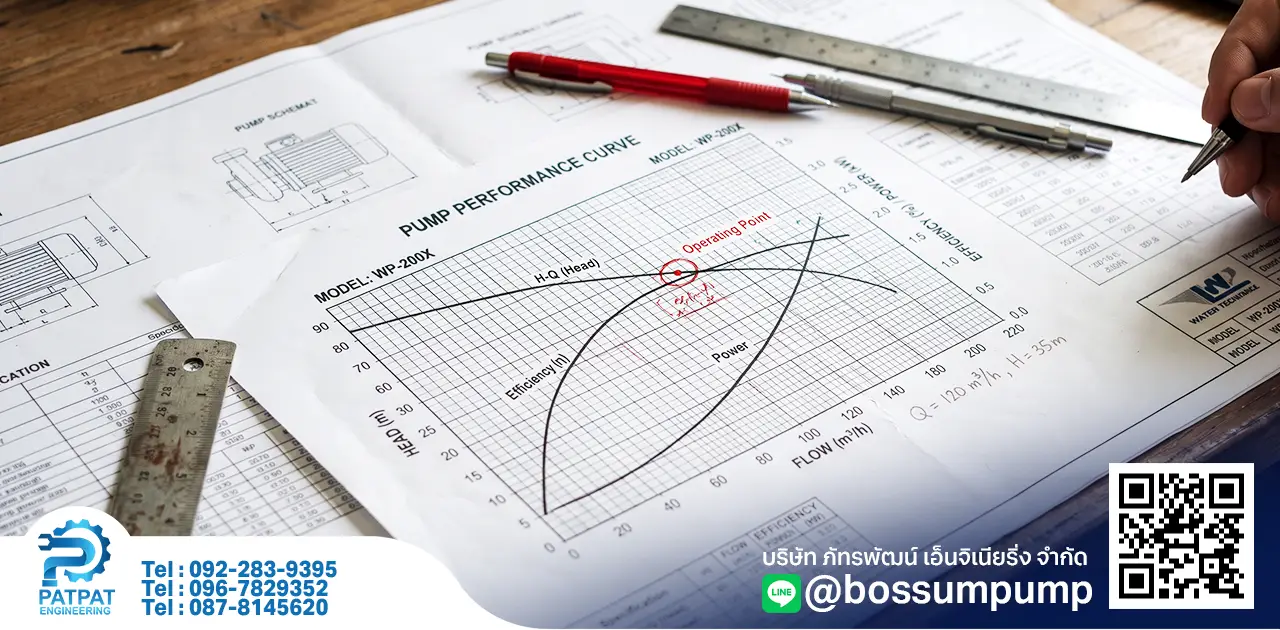

เมื่อคุณเปิดดูแผ่นพับสเปกหรือสร้าง pump performance curve ที่สมบูรณ์ จะพบว่าไม่ได้มีเพียงเส้นเดียว แต่เป็นการทำงานร่วมกันของ 4 เส้นกราฟหลักที่อ้างอิงกับแกนอัตราการไหล (Q) เดียวกัน เพื่อให้ผู้ใช้งานประเมินสมรรถนะได้รอบด้าน:

ในการเขียน กราฟปั๊มน้ำ ด้วยตัวเอง คุณจำเป็นต้องเข้าใจสมการเชื่อมโยงของทั้ง 4 เส้นนี้ โดยเฉพาะสมการคำนวณ กำลังมอเตอร์ปั๊มน้ำ (BHP / Power Curve) และ ประสิทธิภาพปั๊มน้ำ (Pump Efficiency) ซึ่งเขียนในรูปสมการมาตรฐานวิศวกรรมได้ดังนี้:

หมายเหตุตัวแปร: Q = อัตราการไหล (m³/h), H = Total Dynamic Head (m), SG = ความถ่วงจำเพาะของเหลว (น้ำสะอาดที่อุณหภูมิห้อง SG 1.0), และ η = ประสิทธิภาพปั๊มในรูปทศนิยม (เช่น 72% แทนค่าด้วย 0.72)

ทำไมจุด BEP (Best Efficiency Point) ถึงเป็นจุดที่คุณต้องล็อกเป้าหมายให้แม่นยำ

BEP ปั๊มน้ำ (Best Efficiency Point) คือจุดพิกัดบน Pump Curve ที่ปั๊มหอยโข่งสามารถเปลี่ยนพลังงานไฟฟ้าจากมอเตอร์ไปเป็นพลังงานการไหลของน้ำได้คุ้มค่าที่สุด (จุดยอดสูงสุดของเส้น Efficiency Curve) แต่ในมุมมองของวิศวกรเครื่องกล ความสำคัญของจุด BEP ไม่ได้มีแค่เรื่องการประหยัดค่าไฟโรงงานเท่านั้น แต่ยังเป็นจุดที่ "แรงทางชลศาสตร์ภายในเรือนปั๊มสมดุลที่สุด"

เมื่อปั๊มทำงานตรงจุด BEP มุมการไหลของน้ำที่ออกจากใบพัดจะสอดคล้องกับมุมของเรือนปั๊ม (Volute Tongue) พอดี ทำให้แรงกระทำในแนวรัศมี (Radial Thrust) รอบเพลาปั๊มมีค่าต่ำสุด ส่งผลให้เม็ดลูกปืน (Bearing) ซีลกันรั่ว (Mechanical Seal) และเพลาปั๊มมีอายุการใช้งานยาวนานที่สุด ในทางตรงกันข้าม หากคุณเลือกปั๊มผิดสเปกจน จุดทำงานปั๊มน้ำ (Operating Point) เบี่ยงเบนออกจากจุด BEP มากเกินไป จะเกิดผลเสียตามโซนการทำงานดังนี้:

• โซนที่เหมาะสมที่สุด (Preferred Operating Region - POR): อยู่ในช่วง 80% ถึง 110% ของ Q_BEP เป็นช่วงเป้าหมายหลักในการเขียนกราฟเพื่อ วิธีเลือกปั๊มน้ำ ให้เหมาะสม กับหน้างานอุตสาหกรรมทั่วไป
• โซนที่ยอมรับได้ชั่วคราว (Allowable Operating Region - AOR): มักอยู่ในช่วง 70% ถึง 120% ของ Q_BEP (ขึ้นอยู่กับความเร็วจำเพาะของใบพัดและผู้ผลิต) ปั๊มยังพอเดินเครื่องได้แต่จะเริ่มมีเสียงดังและสูญเสียพลังงานสูงขึ้น
• โซนอันตรายนอกขอบเขต AOR: หากเดินเครื่องต่ำกว่า 60% ของ BEP (ฝั่งซ้ายจัด) จะเกิดน้ำวนย้อนกลับภายในใบพัด (Suction/Discharge Recirculation) และความร้อนสะสมสูง แต่หากเดินเครื่องเกิน 120% ของ BEP (ฝั่งขวาจัด) จะเสี่ยงต่อมอเตอร์ไหม้และเกิด Cavitation รุนแรง

การรวบรวมข้อมูลดิบจาก Nameplate ปั๊ม และ Data Sheet ของผู้ผลิต (ขั้นตอนที่ 1)

ขั้นตอนที่ 1: สำรวจและดึงข้อมูลพิกัดหลักอย่างน้อย 5 จุด (5-Point Data Extraction) การจะลากเส้นโค้งพาราโบลาของ H-Q Curve ให้มีความแม่นยำสูง ไม่สามารถใช้เพียงจุดพิกัดเดียวที่เขียนอยู่บนป้ายเพลทปั๊ม (Nameplate) ได้ เพราะ Nameplate มักระบุเพียงจุดพิกัดใช้งาน (Duty Point) เช่น Q = 50 m³/h, H = 32 m, Speed = 2900 RPM, Motor = 7.5 kW เท่านั้น วิศวกรจึงต้องรวบรวมข้อมูลจาก 2 แหล่งหลักดังนี้:

1. กรณีมีแคตตาล็อกหรือ Data Sheet จากผู้ผลิต: ให้เปิดดูตารางสมรรถนะ (Performance Table) หรืออ่านค่าจากกราฟต้นฉบับของรุ่นปั๊มและขนาดเส้นผ่านศูนย์กลางใบพัด (Impeller Diameter) ที่ตรงกับหน้างาน โดยจดบันทึกค่า Q, H, η (%) และ NPSHr ออกมาอย่างน้อย 5 จุดสำคัญ ได้แก่:
   • จุดที่ 1 (Shut-off Point): จุดที่อัตราการไหล Q = 0 m³/h (อ่านค่าแรงดันสูงสุดตอนปิดวาล์ว H_max)
   • จุดที่ 2 (Minimum Continuous Stable Flow): จุดอัตราการไหลต่ำสุดที่ประมาณ 40%50% ของ Q_BEP
   • จุดที่ 3 (Part-Load Point): จุดทำงานก่อนถึงพิกัดสูงสุด ประมาณ 75%80% ของ Q_BEP
   • จุดที่ 4 (BEP / Rated Duty Point): จุดที่ปั๊มให้ประสิทธิภาพสูงสุด (100% Q_BEP)
   • จุดที่ 5 (End-of-Curve / Runout Point): จุดปลายเส้นกราฟฝั่งขวาสุด ประมาณ 120%130% ของ Q_BEP

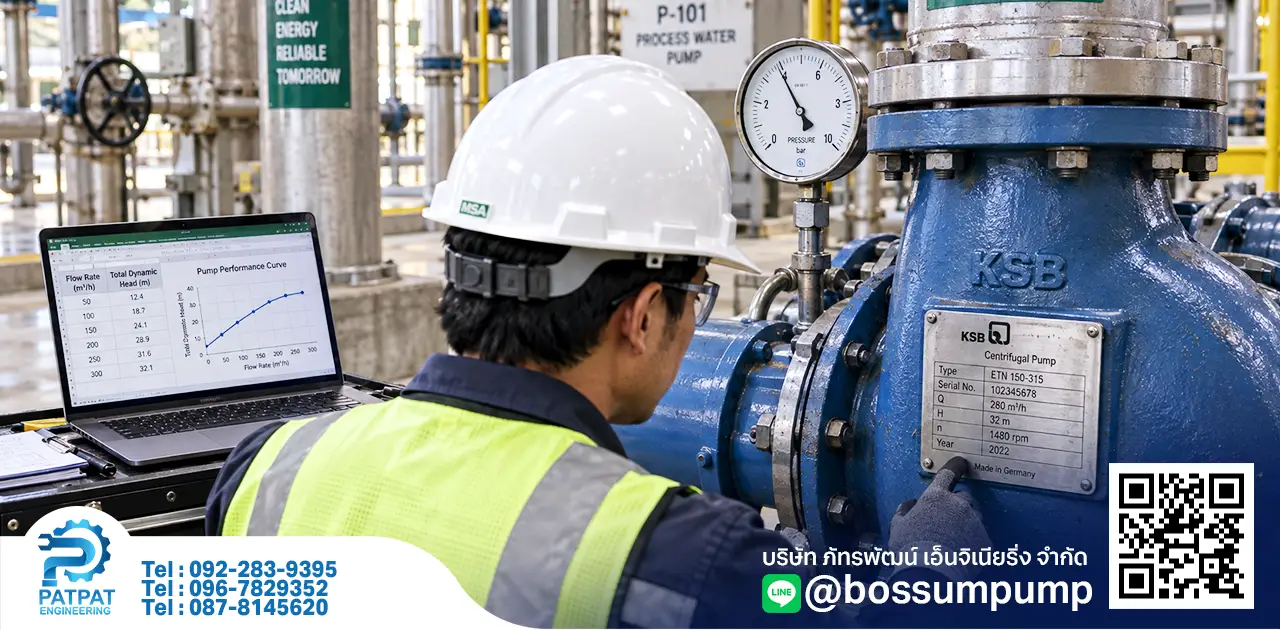

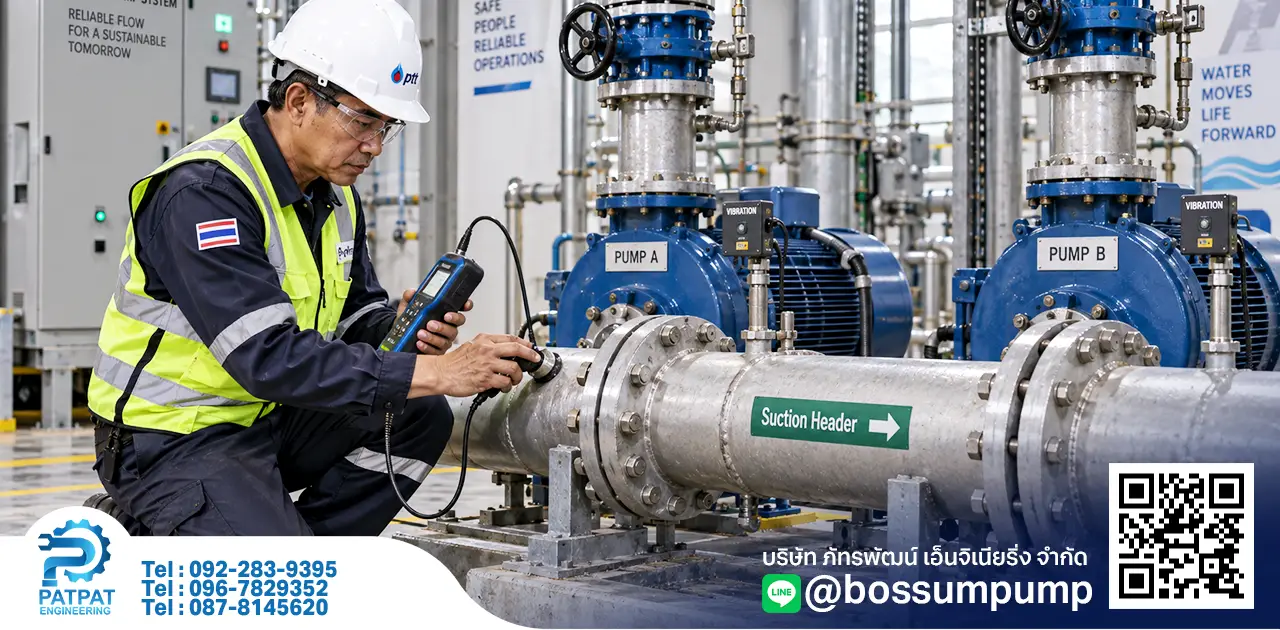

2. กรณีปั๊มเก่าในโรงงานที่ไม่มี Data Sheet (Field Testing หรือวิธีประมาณการ): หากเป็นปั๊มหน้างานที่ต้องการตรวจสอบสมรรถนะจริง ให้ติดตั้ง Pressure Gauge ด้านดูดและด้านส่ง ร่วมกับ Ultrasonic Flow Meter แล้วค่อยๆ ปรับเปิดวาล์วด้านส่ง 5 ระดับเพื่อจดค่าจริง แต่หากต้องการสร้างกราฟเบื้องต้นจากค่า Nameplate เพียงอย่างเดียว ในทางวิศวกรรมสามารถประมาณการค่า Shut-off Head (H₀) ของปั๊มหอยโข่งมาตรฐานได้โดยใช้ค่าประมาณ 1.15 ถึง 1.25 เท่าของ H_BEP และใช้สมการพาราโบลา H(Q) = H0 - A·Q² (โดยที่ A = (H0 - HBEP) / QBEP²) ในการสร้างจุดพิกัดจำลองเบื้องต้น (ทั้งนี้ ควรระบุสถานะในเอกสารว่าเป็นการประมาณการและ [ต้องยืนยันข้อมูล] กับกราฟผู้ผลิตอีกครั้งเมื่อทราบยี่ห้อและรุ่นที่ชัดเจน)

การคำนวณและแปลงหน่วยทราฟฟิก (Flow & Head) ให้เป็นมาตรฐานเดียวกัน (ขั้นตอนที่ 2)

ขั้นตอนที่ 2: ปรับฐานหน่วยวัด (Unit Standardization) ปัญหาที่ทำให้การเขียน กราฟปั๊มน้ำ ผิดพลาดบ่อยที่สุดในการทำงานร่วมกันระหว่างผู้รับเหมาไทยกับแคตตาล็อกปั๊มนำเข้าจากยุโรป อเมริกา หรือญี่ปุ่น คือ "หน่วยวัดไม่ตรงกัน" เช่น แบบก่อสร้างระบุอัตราการไหลเป็น l/min (ลิตรต่อนาที) และแรงดันเป็น Bar แต่แคตตาล็อกปั๊มระบุเป็น m³/h หรือ US GPM ก่อนนำตัวเลขลงตาราง Excel คุณต้องแปลงหน่วยทั้งหมดให้อยู่ในระบบเดียวกันเสียก่อน (แนะนำให้ใช้ Q เป็น m³/h และ H เป็น เมตร m เป็นมาตรฐานหลัก)

วิธีพล็อตเส้น System Curve ของระบบท่อเพื่อนำมาตัดกับ Pump Curve (ขั้นตอนที่ 3 และ 4)

เมื่อได้ตารางข้อมูลที่แปลงหน่วยเรียบร้อยแล้ว ให้เรานำไปสร้างกราฟและหาจุดตัดกับระบบท่อตามลำดับขั้นตอนที่ 3 และขั้นตอนที่ 4 ดังนี้:

ขั้นตอนที่ 3: การสร้างกราฟเส้นโค้ง H-Q Curve และ Efficiency ใน Excel
นำค่า Q (m³/h) เรียงไว้ในคอลัมน์ A และค่า H (m) ของปั๊มไว้ในคอลัมน์ B จากนั้นไฮไลต์ข้อมูลแล้วเลือกเมนู Insert > Charts > Scatter with Smooth Lines and Markers (ห้ามใช้ Line Chart ธรรมดาเด็ดขาด เพราะ Line Chart จะแบ่งระยะแกน X เท่ากันโดยไม่คำนึงถึงสเกลตัวเลขจริงของค่า Q ทำให้ความชันของ pump curve เพี้ยน) หากต้องการความแม่นยำระดับวิศวกรรม ให้คลิกขวาที่เส้นกราฟ เลือก Add Trendline > Polynomial (Order 2 หรือ 3) พร้อมติ๊ก Display Equation on chart เพื่อให้ได้สมการคณิตศาสตร์ของปั๊มตัวนั้นออกมา

ขั้นตอนที่ 4: การคำนวณและพล็อตเส้น System Curve (กราฟความต้านทานของระบบท่อ)
ปั๊มหอยโข่งจะไม่ทำงานแบบลอยๆ แต่จะทำงานที่จุดที่พลังงานของปั๊มเท่ากับความต้านทานของระบบท่อเสมอ เส้น System Curve คือกราฟที่แสดงค่า Total Dynamic Head (TDH) ที่ระบบท่อต้องการ ณ อัตราการไหลต่างๆ ซึ่งคำนวณได้จากผลรวมของ 2 ส่วนหลัก:

• 1. เฮดสถิต (Static Head - H_static): คือความต่างระดับความสูงแนวดิ่งจากผิวน้ำฝั่งดูดไปยังจุดปล่อยน้ำฝั่งส่ง บวกด้วยแรงดันสถิตปลายทาง (ถ้าถังปลายทางเป็นถังปิดที่มีแรงดัน) ค่านี้จะมีค่าคงที่เสมอแม้ในขณะที่ยังไม่ได้เดินปั๊ม (Q = 0) จึงเป็นจุดเริ่มต้นของเส้น System Curve บนแกน Y
• 2. เฮดสูญเสียจากความฝืดในท่อ (Friction Head Loss - H_friction): คือการสูญเสียแรงดันจากการที่น้ำไหลเสียดสีกับผนังท่อตรง (คำนวณด้วยสูตร Darcy-Weisbach หรือ Hazen-Williams) รวมกับการสูญเสียในข้องอ วาล์ว เช็ควาล์ว และข้อต่อต่างๆ (Minor Losses) ซึ่งค่า H_friction นี้จะแปรผันตรงกับ กำลังสองของอัตราการไหล (Q²) เสมอ ดังนั้นเมื่อเราคำนวณค่า H_friction ณ จุดออกแบบ (Q_design) ได้แล้ว เราจะหาค่าสัมประสิทธิ์ความต้านทานท่อได้จาก K = Hfriction,design / Qdesign² แล้วนำไปสร้างคอลัมน์ System Curve ใน Excel เพื่อพล็อตทับลงบนกราฟเดียวกับ H-Q Curve จุดที่เส้นทั้งสองตัดกันก็คือ จุดทำงานปั๊มน้ำ (Operating Point) ที่จะเกิดขึ้นจริงในโรงงานของคุณ!

การใช้สูตร Affinity Laws ในการเขียนกราฟใหม่เมื่อมีการปรับรอบมอเตอร์หรือตัดแต่งใบพัด (ขั้นตอนที่ 5)

ขั้นตอนที่ 5: การปรับแต่งกราฟปั๊มน้ำด้วยกฎความคล้ายคลึง (Affinity Laws ปั๊มน้ำ) ในงานจริง เมื่อคุณพล็อตเส้น Pump Curve ตัดกับ System Curve แล้วพบว่าปั๊มจ่ายน้ำมากเกินความต้องการ (Over-sizing) แทนที่จะใช้วิธีหรี่วาล์วด้านส่ง (Throttling Valve) ซึ่งเป็นการสร้างแรงต้านเทียมและทำให้สูญเสียพลังงานไฟฟ้าโดยเปล่าประโยชน์ วิศวกรจะใช้วิธี ปรับลดความเร็วรอบมอเตอร์ด้วย Inverter (VFD) หรือ การกลึงลดขนาดเส้นผ่านศูนย์กลางใบพัด (Impeller Trimming) ซึ่งเราสามารถเขียนเส้น centrifugal pump curve เส้นใหม่ได้ทันทีโดยใช้สมการ Affinity Laws ดังนี้:

ตัวอย่างการนำไปเขียนกราฟใหม่: สมมติปั๊มหอยโข่งที่ความเร็วรอบพิกัด N₁ = 2,900 RPM มีจุด BEP อยู่ที่ Q₁ = 60 m³/h, H₁ = 40 m และกินกำลังเพลา P₁ = 8.5 kW หากเราปรับลดความถี่ Inverter ลงจาก 50 Hz เหลือ 40 Hz (ความเร็วรอบลดลงเหลือ 80% หรือ N₂ = 2,320 RPM) พิกัดใหม่บนกราฟจะกลายเป็น: Q2 = 60 × 0.8 = 48 m³/h, H2 = 40 × (0.8)² = 25.6 m และ P2 = 8.5 × (0.8)³ = 4.35 kW! สังเกตว่าเพียงลดรอบลง 20% กำลังไฟฟ้าที่ปั๊มกินลดลงเกือบครึ่งหนึ่ง (ลดลงถึง 48.8%) นี่คือเหตุผลว่าทำไมการเขียน กราฟปั๊มน้ำ ร่วมกับ Affinity Laws ปั๊มน้ำ จึงเป็นหัวใจของการอนุรักษ์พลังงานในโรงงานยุคใหม่

หลุมพรางความต่างระหว่างกราฟปั๊มขนาน (Parallel) เทียบกับปั๊มอนุกรม (Series)

ความเข้าใจผิดอันดับหนึ่งในการเดินปั๊มหอยโข่ง 2 ตัวพร้อมกัน คือการคิดว่า "เปิดปั๊ม 2 ตัวขนานกัน แล้วจะได้ปริมาณน้ำ (Flow Rate) เพิ่มขึ้นเป็น 2 เท่าเสมอ" ซึ่งในความเป็นจริงทางชลศาสตร์ ไม่เป็นความจริง! เพราะเมื่อปริมาณน้ำรวมในท่อเมนเพิ่มขึ้นเป็นเท่าตัว ความฝืดในท่อ (Friction Loss) จะพุ่งสูงขึ้นถึง 4 เท่า (ตามสัดส่วน Q²) ดันให้จุดตัดของ System Curve ไต่ระดับเฮดสูงขึ้น ส่งผลให้ปั๊มแต่ละตัวจ่ายน้ำออกมาน้อยลงกว่าตอนเดินตัวเดียวเสมอ

ความเสี่ยงจากการปล่อยให้จุดทำงานจริงเตลิดไปอยู่จุด Runout หรือ Shut-off Head

ในการกำหนด จุดทำงานปั๊มน้ำ (Operating Point) มีข้อผิดพลาดในการออกแบบ 2 ลักษณะที่ส่งผลให้ปั๊มเคลื่อนไปอยู่ปลายสุดของกราฟทั้งสองด้าน:

• 1. ความเสี่ยงฝั่งขวาสุด - จุด Runout (เกิดจากการเผื่อ Safety Margin ของ Head สูงเกินจริง): วิศวกรหลายคนกลัวปั๊มส่งน้ำไม่ถึงปลายทาง จึงบวกเผื่อค่า Total Dynamic Head ไปอีก 30%50% จากค่าที่คำนวณได้จริง เมื่อนำปั๊มสเปกสูงเกินจริงมาติดตั้งกับท่อที่มีความต้านทานต่ำ เส้น System Curve จริงจึงอยู่ต่ำกว่าที่คิดไว้มาก ทำให้จุดตัดไถลตกลงไปอยู่ปลายขวาสุดของ H-Q Curve (เรียกว่า Runout Point) ผลที่ตามมาคืออัตราการไหล Q พุ่งทะลุพิกัด ดึงให้กราฟ กำลังมอเตอร์ปั๊มน้ำ (BHP / Power Curve) พุ่งสูงเกินพิกัดมอเตอร์ (Overload) จนมอเตอร์ไหม้ พร้อมเกิดการสั่นสะเทือนและ Cavitation อย่างรุนแรง
• 2. ความเสี่ยงฝั่งซ้ายสุด - จุด Shut-off Head หรือ Minimum Flow (เกิดจากการหรี่วาล์วมากเกินไปหรือวาล์วปลายทางปิด): หากปั๊มเดินเครื่องโดยที่วาล์วด้านส่งปิดสนิท (Q = 0) หรือเปิดวาล์วเพียงเล็กน้อย พลังงานกลจากมอเตอร์ที่ส่งมาที่ใบพัดจะไม่ถูกระบายออกมากับสายน้ำ แต่จะเปลี่ยนรูปเป็น พลังงานความร้อนสะสม ทำให้น้ำในเรือนปั๊มร้อนจัดจนเดือดกลายเป็นไอ ทำลาย Mechanical Seal และทำให้เพลาปั๊มโก่งงอจากแรงดันแนวรัศมี (Radial Force) ที่พุ่งสูงสุด ณ จุด Shut-off ดังนั้นระบบที่มีโอกาสปิดวาล์วปลายทางจึงต้องติดตั้งท่อ Bypass (Minimum Flow Line) เสมอ

วิธีเช็กค่า NPSHa vs NPSHr บนกราฟเพื่อป้องกันการเกิดภาวะโพรงอากาศ (Cavitation)

หลายคนสงสัยว่า NPSHr คืออะไร (Net Positive Suction Head Required) และจะใช้เช็กบนกราฟอย่างไร? อธิบายให้เห็นภาพง่ายที่สุดคือ เมื่อน้ำถูกดูดเข้าสู่ศูนย์กลางใบพัด (Impeller Eye) ความดันของน้ำจะลดต่ำลงอย่างรวดเร็ว หากความดัน ณ จุดนั้นลดลงต่ำกว่า ความดันไอของน้ำ (Vapor Pressure) ณ อุณหภูมินั้นๆ น้ำจะเดือดกลายเป็นฟองก๊าซขนาดเล็กทันทีแม้จะเป็นน้ำเย็นก็ตาม และเมื่อฟองก๊าซเหล่านี้เคลื่อนที่ไปสู่บริเวณความดันสูงที่ปลายใบพัด ฟองจะยุบตัวแตกออกอย่างรุนแรง (Implosion) สร้างคลื่นกระแทกขนาดจิ๋วกัดกร่อนเนื้อโลหะใบพัดจนพรุนเหมือนฟองน้ำ และเกิดเสียงดังคล้ายกรวดหินปั่นอยู่ในปั๊ม ซึ่งเรียกว่า ปรากฏการณ์โพรงอากาศ (Cavitation)

วิธีตรวจสอบบน Pump Curve เพื่อป้องกันปัญหานี้ทำได้โดยการคำนวณค่า NPSHa (Net Positive Suction Head Available - แรงดันดูดสุทธิที่มีอยู่จริงในระบบท่อฝั่งดูด) มาเปรียบเทียบกับค่า NPSHr (ที่อ่านได้จากกราฟปั๊ม ณ จุด Operating Point) ตามสมการทองคำดังนี้:

คำอธิบายตัวแปรสำหรับหน้างานจริง: Hatm คือความดันบรรยากาศ (ที่ระดับน้ำทะเลมีค่าประมาณ 10.33 เมตรน้ำ), Hstatic,suction มีค่าเป็นบวก (+) เมื่อถังเก็บน้ำอยู่สูงกว่าแนวเพลาปั๊ม (Flooded Suction) และมีค่าเป็นลบ (-) เมื่อปั๊มต้องดูดน้ำขึ้นมาจากบ่อที่อยู่ต่ำกว่าตัวปั๊ม (Suction Lift), Hfriction,suction คือการสูญเสียความดันในท่อดูดและฟุตวาล์ว/สเตรนเนอร์ และ Hvapor คือความดันไอของน้ำตามอุณหภูมิ (เช่น น้ำที่ 30°C มี H_vapor 0.43 m แต่ถ้าน้ำร้อน 80°C ค่า H_vapor จะพุ่งขึ้นไปถึง 4.83 m ทำให้สูบน้ำร้อนเกิด Cavitation ได้ง่ายกว่าน้ำเย็นมาก)

เกณฑ์การตัดสินใจเชิงวิศวกรรม (E-E-A-T Engineering Verification Matrix)

เพื่อให้การนำข้อมูลจากบทความนี้ไปประยุกต์ใช้ในโรงงานมีความปลอดภัยสูงสุด ทีมวิศวกรได้แยกแยะขอบเขตระหว่างข้อเท็จจริงทางทฤษฎี คำแนะนำเบื้องต้น และเงื่อนไขที่ต้องให้ผู้เชี่ยวชาญตรวจสอบหน้างานจริง ดังนี้:
